BR17

Integrovaný zesilovač

•
•
•
•
•
•
•
•
•
•

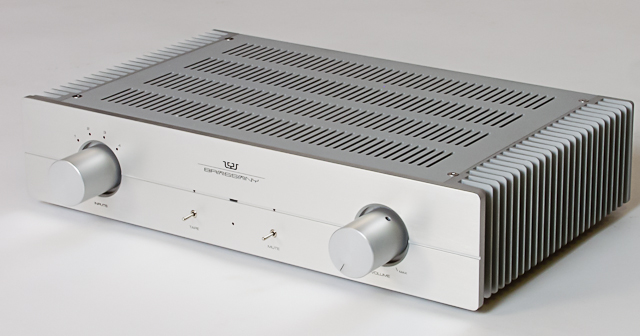

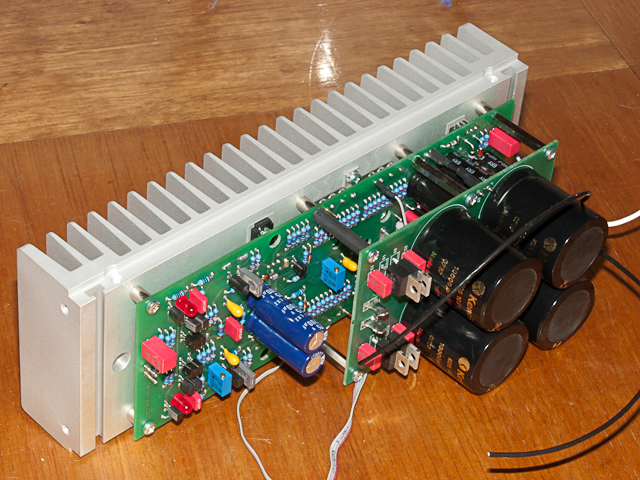

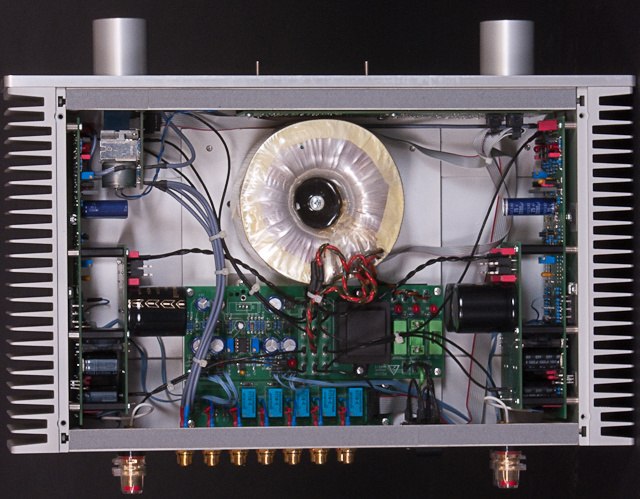

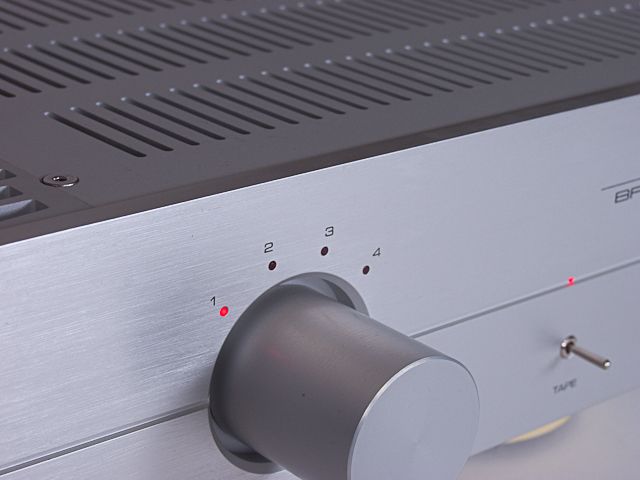

BR17 je integrovaný stereofonní tranzistorový zesilovač ručně vyráběný v ČR. Zapojen je jako symetrický zesilovač pracující v AB třídě s větším klidovým proudem a s minimální zpětnou vazbou. Výstupní výkon je 100 až 150 W/4 Ω (podle zvolené verze). Předzesilovač, nebo přesněji řečeno řídící část zesilovače, je pasivní, přepínání vstupů relátky, pro regulaci hlasitosti používáme potenciometr Alps RK27 (známý jako „modrý“). Rozmístění ovládacích prvků umožňuje snadnou obsluhu. Svými vlastnostmi a výbavou je určen především pro použití v obvyklých domácích stereofonních systémech. Ovládání všech funkcí je dostupné na čelním panelu, případně na dálkovém ovladači. Přístrojová skříňka ze slitiny Al umožňuje vnitřní symetrické uspořádání a díky vnějšímu umístění chladičů je možné dosáhnout dostatečného výkonu zesilovače i při poměrně malých celkových rozměrech. Toto provedení navíc umožňuje použití velmi krátkých silových spojů (napájení, připojení výstupních terminálů) a celkově přehledné vnitřní uspořádání.

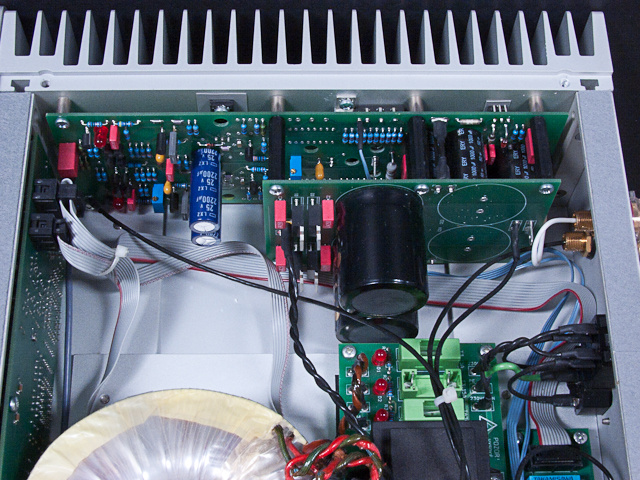

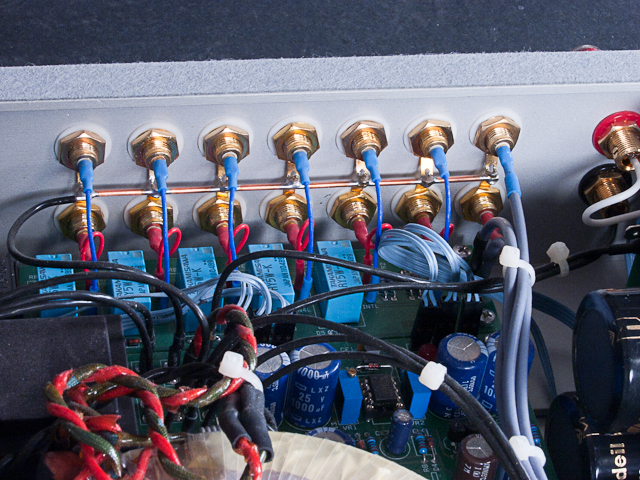

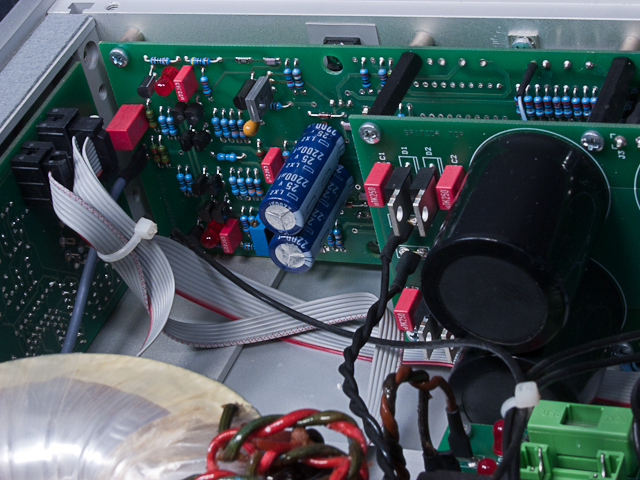

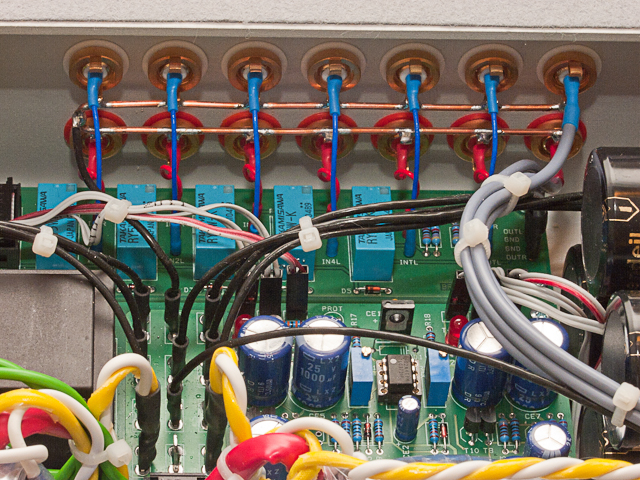

Zesilovače (samostatné pro pravý a levý kanál) jsou osazeny na dvouvrstvých prokovených deskách plošných spojů s 90 μm vrstvou mědi. Velkou pozornost jsme věnovali výběru všech součástek (včetně jejich původu u osvědčených výrobců – např. Vishay, WIMA, ON Semiconductor), abychom docílili co nejlepší zvukové kvality, vysoké spolehlivosti a dlouhé životnosti. Například elektrolytické kondenzátory používáme výhradně nízkoimpedanční s vyšším teplotním rozsahem (105 °C) a prodlouženou životností, všechny tranzistory jsou vybírány s ohledem na průběh voltampérových charakteristik a párované ve velmi úzké toleranci (max. 5%). Kromě kontaktů relé a potenciometru pro regulaci hlasitosti nejsou v signálové ani napájecí cestě použity žádné mechanické kontakty, všechny spoje jsou pájené, nutné propojovací kabely jsou postříbřené s PTFE, případně FEP izolací.

Integrovaný zesilovač BR17 nabízíme ve dvou barevných variantách (černá, stříbrná) v těchto provedeních:

• BR17E – 2x100 W, 1x toroidní transformátor 300 VA, filtrace 2x20000 μF, 1x pár výkonových bipolárních tranzistorů na kanál
• BR17ER – dtto, dálkové ovládání (ovladač v celokovovém provedení)

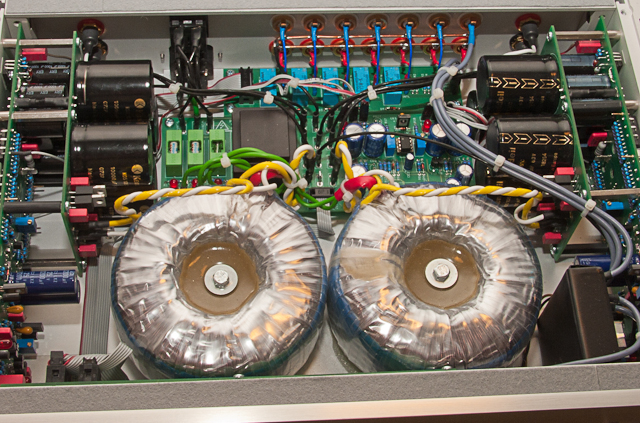

• BR17 – 2x150 W dual mono (2x toroidní transformátor 300 VA, filtrace 2x40000 μF, 2 páry výkonových bipolárních tranzistorů na kanál
• BR17R – dtto, dálkové ovládání

Základní technické údaje

max. výkon	2 x 150 W/4 Ω (verze BR17, BR17R) 2 x 100 W/4 Ω (verze BR17E, BR17ER)
vstupy	4 + 1, nesymetrické (cinch)

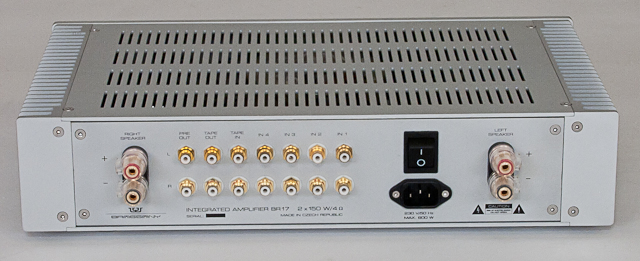

výstupy	1x regulovaný PRE OUT (cinch) 1x fixní TAPE OUT (cinch) 1x reproduktorový (4 mm banánek / vidlice)
vstupní impedance	20 kΩ/100 pF
vstupní citlivost	200 mV
rozměry (š x v x h)	440 x 90 x 250 mm
